Блок предохранителей нива шевроле с описанием

Блок предохранителей Нива шевроле

Рассмотрены автомобили 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска

Где находится монтажный блок предохранителей и реле

Большинство предохранителей и реле расположены в монтажном блоке под панелью приборов с левой стороны.

Чтобы добраться необходимо отверткой открутить два шурупа.

Отжав верхний край крышки, выводим ее из зацепления с панелью приборов

Далее сдвигая крышку вверх, выводим штифты крышки из резиновых втулок и снимаем крышку

за крышкой блок предохранителей

Расшифровка для автомобилей с 2009 года выпуска

Предохранители монтажного блока в салоне шеви

Обозначение предохранителя (номинальный ток, А)

Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света

Лампа ближнего света (левая блок-фара)

Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар

Левая противотуманная фара

Реле электростеклоподъемников, электростеклоподъемники передних дверей

Реле звукового сигнала, звуковой сигнал, плафон освещения багажника

Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида

Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода

Блок дистанционного управления электропакетом (блокировка дверей)

Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов

Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар

Лампа дальнего света (правая блок-фара)

Правая противотуманная фара

Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения

Вентилятор отопителя, предохранитель печки

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера

Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер

Реле монтажного блока в салоне автомобиля

К1 (не используется)

Реле очистителя ветрового стекла

Электродвигатель очистителя ветрового стекла

Реле-прерыватель указателей поворотов и аварийной сигнализации

Лампы указателей поворотов

Реле ближнего света фар

Лампы ближнего света блок-фар

Реле дальнего света фар

Лампы дальнего света блок-фар

Обмотка реле обогрева стекла двери багажного отделения, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения

Реле обогрева стекла двери багажного отделения

Элемент обогрева стекла двери багажного отделения

Снизу монтажного блока прикреплены выносные реле

1 — реле противоту­манных фар; 2 — реле стеклоподъемни­ков; 3 — реле обогрева сидений; 4 — реле звукового сигнала; 5 — реле стартера

Блок предохранителей и реле нивы шевроле до 2009 года выпуска

Выносные реле

Блок предохранителей и реле системы управления двигателем шевроле нива.

Где расположен.

Прикреплен к кронштейну контролера.

Чтобы добраться до предохранителей и реле необходимо снять вещевой ящик.

для увеличения нажмите на изображении

Расположение реле и предохранителей в блоке нива шевроле

1 — дополнительное реле (вклю­чает правый электровентилятор через дополнительный резистор на низкую ско­рость вращения); 2 — предохранитель (50А), защищающий силовые цепи до­полнительного реле и реле правого элек­тровентилятора; 3 — предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электробензонасоса; 4 — предохранитель (15А), защищающий цепь постоян­ного питания контроллера; 5 — реле правого электровентилятора; 6 — реле левого электровентилятора; 7 — реле электробензонасоса; 8 — главное реле; 9 — предохранитель (50А), защищаю­щий цепи левого электровентилятора;10 — предохранитель (15А), защищаю­щий силовые цепи, включаемые главным реле; 11 — контроллер

Для замены предохранителя и реле вынимаем его из колодки, можно поддеть отверткой.

Для замены реле и предохранителя кондиционера снимаем левый экран консоли приборов

Реле вынимаем рукой. Устанавливаем новые предохранители и реле в обратной последовательности

Схема предохранителей нива шевроле

Как снять монтажный блок реле и предохранителей

Снимаем крышку блока, затем крестообразной отверткой отворачиваем саморез крепления монтажного блока

Выводим держатели блока из кронштейна и отсоединяем от блока пять проводов жгутов панели приборов

Отжав фиксаторы колодок выносного реле

и сдвинув с направляющих блока, снимаем колодки в сборе с реле, аналогично снимаем остальные колодки

Снимаем монтажный блок

Установка блока в обратной последовательности

Схема реле и предохранителей Lada Niva (Chevrolet)

В случае поломки автомобиля связанной с электрооборудованием, в первую очередь проверяют целостность предохранителей и реле. Если предохранитель перегорел, то перед его заменой следует сначала определить причину его перегорания. Детально о монтажном блоке (в народе «черный ящик») Lada Niva (Chevrolet) рассказывается в руководстве по эксплуатации, однако наиболее полная информация содержится в руководстве по ремонту автомобиля Шевроле Нива 1,7, которое было разработано ООО «ИТЦ АВТОСФЕРА» по заказу ЗАО «Джи-Эм АВТОВАЗ».

Где находятся предохранители и реле

Монтажный блок с предохранителями и реле на Ниве Шевроле крепится на специальных кронштейнах слева от рулевой колонки и закрывается снизу крышкой. Для доступа к монтажному блоку снимите его крышку, для чего отверните саморезы.

Как получить доступ к монтажному блоку показано на видео:

Дополнительно блоки реле с предохранителями системы управления двигателем размещаются за монтажным блоком слева от рулевой колонки. Предохранители имеют номинал по току 15 А. Два предохранителя на 50 А защищают цепи электровентиляторов системы охлаждения.

На стяжке аккумуляторной батареи в моторном отсеке находятся предохранители блока АБС номиналов 5А, 25А и 40А, а также предохранитель 50А обогрева ветрового стекла. Плавкими предохранителями не защищаются электрические цепи зажигания, пуска двигателя, генератора, реле ближнего света фар, колодка подключения аудиоаппаратуры.

Схема блока предохранителей с 2009 года

Схема размещения реле и предохранителей Шеви Нива приведена ниже. Компоновка блока, установленного на Вашем автомобиле, может отличаться. Это зависит от комплектации и года выпуска автомобиля.

Расположение реле и предохранителей в монтажном блоке:

• F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа включения габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
• F2 (7,5 А) Левая фара (ближний свет)
• F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
• F4 (10 А) Левая противотуманная фара
• F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
• F6 (15 А) Прикуриватель
• F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
• F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
• F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
• F10 (20 А) Блок управления блокировки замков дверей (блок управления электропакетом на автомобилях комплектациях 55, 34)
• F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
• F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
• F13 (10 А) Правая фара (дальний свет)
• F14 (10 А) Правая противотуманная фара.
• F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
• F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы указателей поворота
• F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
• F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
• F19 (10 А) Датчик уровня тормозной жидкости и сигнализатор уровня тормозной, жидкости в комбинации приборов, Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка), Комбинация приборов, Выключатель кондиционера.
• F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари

Описание реле на блоке:

• К1 – реле контроля исправности ламп (вместо реле устанавливаются перемычки);
• К2 – реле очистителя ветрового стекла;
• К3 – реле –прерыватель указателей поворота и аварийной сигнализации;
• К4 – реле включения ближнего света фар;
• К5 – реле включения дальнего света фар;
• К6 – дополнительное реле (обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения);
• К7 – реле включения обогрева заднего стекла;
• К8 – реле не используется;

Схема соединений монтажного блока:

(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера): К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации; К4 – реле включения ближнего света фар; К5 – реле включения дальнего света фар; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; F1–F20 – плавкие предохранители.

При эксплуатации автомобиля и при проверке схемы электрооборудования автомобиля не допускается применять предохранители, не предусмотренные конструкцией автомобиля, а также замыкать на массу провода (проверять исправность цепей на «искру»), так как это может привести к перегоранию токоведущих дорожек монтажного блока.

При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, так как это приводит к замыканию выводов реле и перегоранию токоведущих дорожек на печатных платах монтажного блока.

Остались вопросы? Спрашивайте в комментариях!

Ключевые слова: монтажный блок лада нива

Блок предохранителей нива шевроле с описанием (до 2009 года выпуска)

Сегодня мы с вами рассмотрим схему и цепи блока предохранителей популярного российского внедорожника niva chevrolet до 2009 года включительно. Затем Блок предохранителей и его схема притерпели доработки и изменения, поэтому о них будет отдельный материал. Итак, расположение блока предохранителей Нива Шевроле одинаковое независимо от года выпуска, располагается он слева от рулевой колонки и закрывается снизу крышкой. Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений.

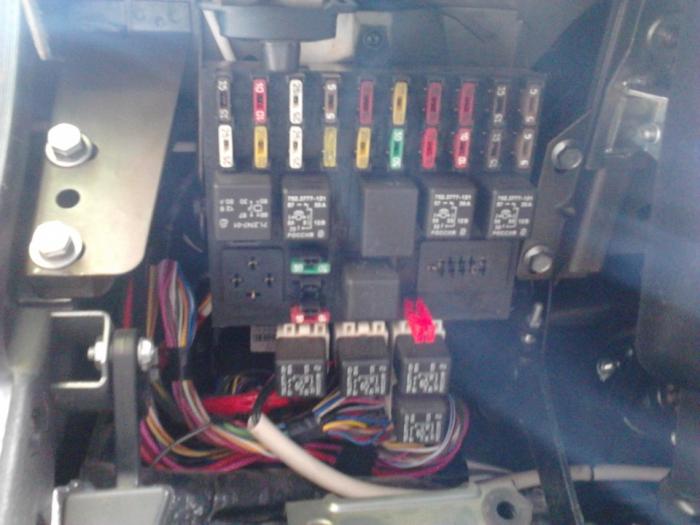

Вот так он выглядит:

На фото виден и дополнительный блок реле – его описание чуть ниже.

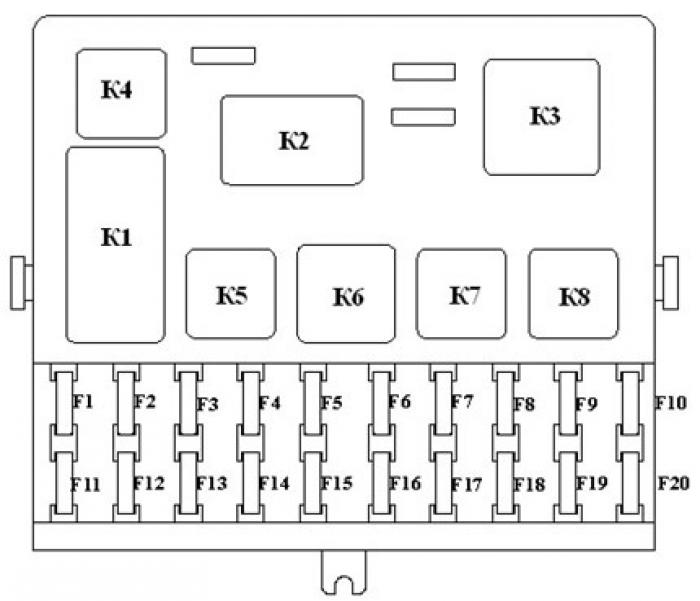

Вот так схематично можно разрисовать расположение самих реле и предохранителей в блоке:

Вот еще один вариант исполнения блока:

Расшифровка предохранителей

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.

F2 (7,5 А) — ближний свет в левой фаре. Аналогично реле К4.

F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.

F4 (10 А) — резервный предохранитель.

F5 (30 А) — электрические стеклоподъемники передних дверей и их реле.

F6 (15 А) — блок управления блокировкой дверных замков.

F7 (20 А) — звуковой сигнал и его реле, прикуриватель.

F8 (20 А) — элемент и реле обогрева заднего стекла (контакты). Аналогично реле К7.

F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.

F10 (20 А) — резервный предохранитель.

F11 (5 А) — лампы правых габаритных огней.

F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.

F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5.

F14 (10 А) — резервный предохранитель.

F15 (20 А) — резервный предохранитель.

F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3.

F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем.

F18 (25 А) — электродвигатель печки и его переключатель.

F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. Если не работают поворотники или «аварийка», читайте информацию про реле К3.

F20 (7,5 А) — резервный.

Расшифровка реле по номерам

1. Не используется
2. Реле электродвигателя очистителя ветрового стекла
3. Реле-прерыватель указателей поворотов и аварийной сигнализации
4. Реле ближнего света фар
5. Реле дальнего света фар
6. Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
7. Реле обогрева стекла двери багажника
8. Резерв

Дополнительные выносные реле

О них мы уже упоминали, этот блок виден на фото и расположен под основным блоком:

1. Реле стеклоподъёмников;
2. Реле противотуманных фонарей;
3. Реле звукового сигнала либо обогрева сидений;,
4. Реле привода наружных зеркал (опционально).

Вот собственно говоря и весь краткий обзор реле предохранителей Нивы Шевроле ранних годов выпуска, до 2009 года включительно, чуть позже подготовим обзор более поздних версий, напичканных более сложной электроникой. Всем удачи и поменьше поломок!

Россия, Пенза 2020г.

Шевроле Нива (Chevrolet Niva) – пятидверный компактный внедорожник (класс SUV) с постоянным полным приводом. Выпускается с 2002 года по настоящее время. В 1998 году компания АвтоВАЗ представила на Московском автосалоне концепт автомобиля, который должен был прийти на смену привычной Ниве. Концепт получил индекс ВАЗ-2123. В 2006 году права на марку «Нива» перешли к компании General Motors. Chevrolet Niva имеет постоянный полный привод – в отличие от основного «соперника» − Renault Duster. Главные недостатки Chevrolet Niva – слабый 80-сильный мотор, который обеспечивает очень скромную динамику, отсутствие АБС и высокий уровень шума в салоне. В 2009 году произошел рестайлинг автомобиля. Хочется добавить, что в рестайлинговом варианте авто механических изменений не имеет, обновился только экстерьер и интерьер.

• Навигация по странице
• Монтажный блок – рестайл
• Монтажный блок – дорестайл
• Предохранители и реле КСУД

Блок предохранителей – находится слева от рулевой колонки под панелью приборов. Для доступа к блоку необходимо вывернуть два винта и отжать вниз декоративную крышку(держится в резиновых втулках). На данном автомобиле устанавливается два типа монтажного блока, соответственно дорейстайл и рестайл версии(см. информацию ниже).

Монтажный блок Chevrolet Niva (Рестайл – образец с 2009 года)

Расположение предохранителей и реле

F1(5A)	Фонари освещения номерного знака, габариты – левый борт, подкапотная лампа, контрольная лампа включения габаритного света. Доп. сигнал торможения.
F2(7.5A)	Ближний свет (левая блок-фара).
F3(10A)	Дальний свет (левая блок-фара), контрольная лампа включения дальнего света фар.
F4(10A)	Левая противотуманная фара.
F5(30A)	Реле электростеклоподъемников, электростеклоподъемники передних дверей.
F6(15A)	Предохранитель прикуривателя.
F7(20A)	Реле звукового сигнала, звуковой сигнал, плафон освещения багажника.
F8(25A)	Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида.
F9(20A)	Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода.
F10(20A)	Блок дистанционного управления электропакетом (блокировка дверей)
F11(5А)	Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов.
F12(7.5A)	Ближний свет(правая блок-фара), мотор-редукторы регулятора пучков света блок-фар(электрокорректоры фар).
F13(10А)	Дальний свет (правая блок-фара).
F14(10А)	Правая противотуманная фара.
F15(20А)	Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений.
F16(10А)	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации).
F17(7.5А)	Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения.
F18(25А)	Вентилятор отопителя, предохранитель печки.
F19(10А)	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера, выключатель кондиционера.
F20(7.5А)	Задние противотуманки, иммобилайзер, зуммер.

К1	не используется
К2	Реле электродвигателя очистителя ветрового стекла
К3	Реле-прерыватель указателей поворотов и аварийной сигнализации
К4	Реле ближнего света фар
К5	Реле дальнего света фар
К6	Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
К7	Реле обогрева стекла двери багажника
К8	Резерв

Выносные реле(под монтажным блоком)

К1	Реле противотуманок
К2	Реле стеклоподъемников
К3	Реле обогрева сидений
К4	Реле звукового сигнала
К5	Реле стартера

Монтажный блок Chevrolet Niva (Дорестайл – выпуск до 2009 года. Блок от Ваз 2110)

F1(5A)	Освещение номерного знака. Подсветка приборов. Контрольная лампа наружного освещения в комбинации приборов. Подкапотная лампа. Лампа дополнительного сигнала торможения. Габариты передние.
F2(7.5A)	Ближний свет(левая фара). Электрокорректор фар(левая сторона).
F3(10A)	Дальний свет(левая фара).
F4(10A)	Левая противотуманка.
F5(30A)	Реле стеклоподъемников и стеклоподъемники передних дверей.
F6(15A)	Блок управления блокировкой замков дверей.
F7(20A)	Реле звукового сигнала. Звуковой сигнал. Прикуриватель.
F8(20A)	Реле обогрева стекла двери задка(силовая цепь).
F9(20A)	Выключатель обогрева стекла двери задка. Реле очистителя ветрового стекла. Электродвигатель очистителя ветрового стекла. Выключатель очистителей и омывателей ветрового стекла и двери задка.
F10(20A)	Резерв.
F11(5А)	Задние габариты. Регулятор освещения приборов.
F12(7.5A)	Ближний свет(правая фара). Электрокорректор фар(правая сторона).
F13(10А)	Дальний свет(правая фара).
F14(10А)	Противотуманка правая.
F15(20А)	Блок управления наружними зеркалами. Моторедукторы зеркал. Подогрев сидений.
F16(10А)	Реле прерыватель указателей поворота и аварийной сигнализации(в режиме аварийки).
F17(7.5А)	Стопсигналы. Доп. стопсигналы. Лампа Check Engine. Освещение салона и индивидуальная подсветка.
F18(25А)	Лампы заднего хода. Реле обогрева стекла двери задка(обмотка). Омыватель ветрового стекла и двери задка. Очиститель стекла двери задка. Электродвигатель отопителя.
F19(10А)	Реле прерыватель указателей поворота и аварийной сигнализации(в режиме поворотов). Указатели поворотов в щитке приборов. Указатели поворотов. Комбинация приборов. Контрольная лампа вкл. блокировки межосевого дифференциала.
F20(7.5А)	Резерв.

К1	не используется
К2	Реле электродвигателя очистителя ветрового стекла
К3	Реле-прерыватель указателей поворотов и аварийной сигнализации
К4	Реле ближнего света фар
К5	Реле дальнего света фар
К6	Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
К7	Реле обогрева стекла двери багажника
К8	Резерв

К1	Реле стеклоподъемников
К2	Реле противотуманок
К3	Реле звукового сигналаобогрева сидений
К4	Реле привода наружных зеркал

Блок предохранителей и реле системы управления двигателем(КСУД) Шевроле нива.

Планка с реле и предохранителями находится на кронштейне ЭБУ. Вся эта конструкция расположена за вещевым ящиком. Для доступа к предохранителям необходимо снять вещевой ящик.
